Строгий контроль качества является ключевым путем системы контроля качества JINGYOU.
- внешний визуальный осмотр
- рентгеновское исследование
- ультразвуковая развертка
- Испытание на температуру окружающей среды
- DPA Разрушительный физический анализ
- электрическое испытание
внешний визуальный осмотр
Стандарт испытания: GJB548B-2005 и AS6081
Описание: Испытание внешнего вида означает подтверждение количества полученных чипов, внутренней упаковки, индикации влажности, требований к осушителю и соответствующей наружной упаковки. Далее проверяется внешний вид отдельных чипов, в том числе: тип чипа, год, страна происхождения, повторное ли нанесение покрытия, состояние выводов, следы повторной полировки, неизвестные остатки, а также расположение логотипа производителя.
Применение: В соответствии с соответствующими стандартами тестирования, определить, является ли чип новым, отремонтированным, луженым или окисленным, и т. Д..
внешний осмотр

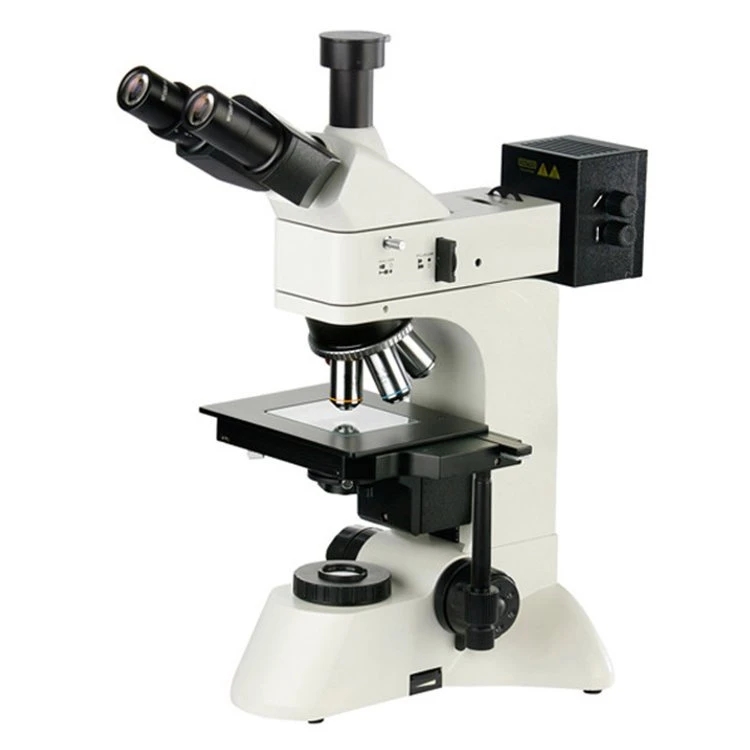

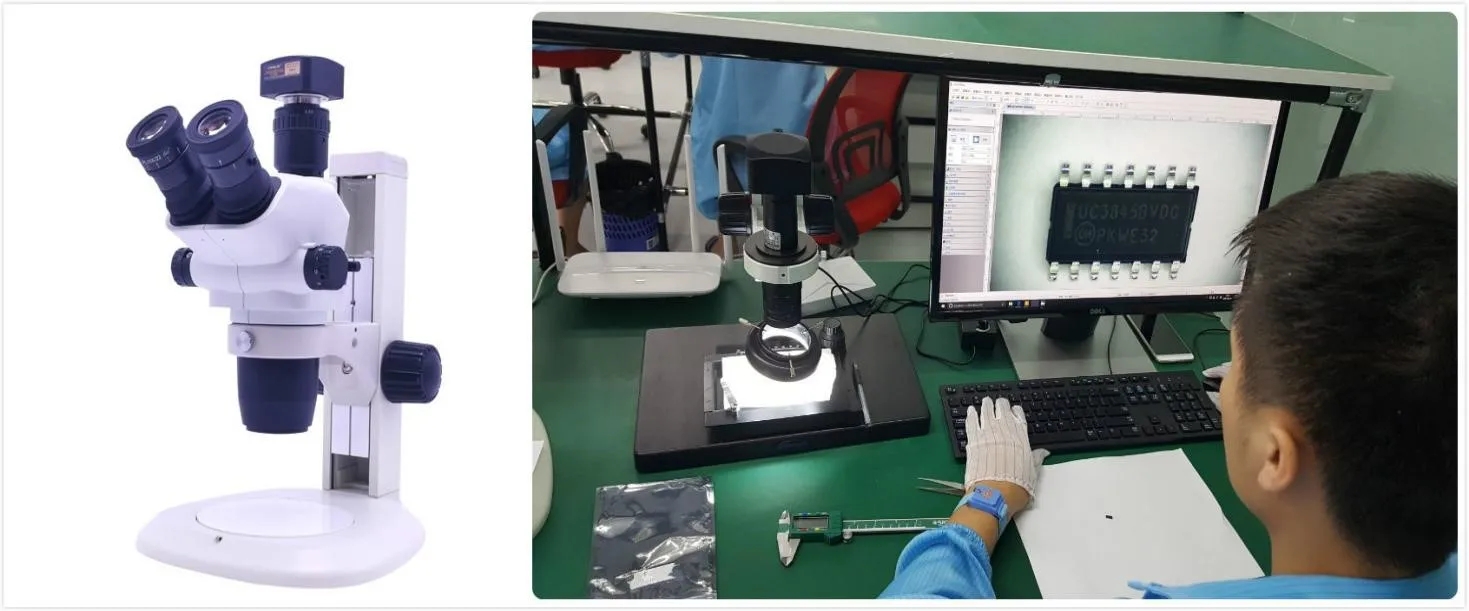

Оборудование для внешнего контроля
рентгеновское исследование
Стандарт испытания: GJB 360B-2009
Примечание: Для чипов, которые нельзя обнаружить непосредственно по внешнему положению, использование рентгеновского излучения, проникающего через изменения интенсивности различного света различной плотности, для создания контрастного эффекта может сформировать изображение, которое может показать внутреннюю структуру измеряемого объекта, что позволит добиться того, что измеряемый образец негде спрятать, не разрушая внутренние дефекты чипа.
Процедура рентгеновского обследования:
Подтверждение типа образца/материала, подлежащего испытанию, а также места и требований, предъявляемых к испытанию.
Образцы помещаются на рентгеновский стенд для рентгеновского исследования→.
Определение и анализ изображения → отметка типа и местоположения дефекта.
Применение:
Обнаружение дефектов внутренних трещин и посторонних предметов, таких как металлические материалы и детали, пластиковые материалы и детали, электронные компоненты, электронные сборки, светодиодные элементы и т. Д.. Анализ внутренних перемещений, BGA, печатных плат и т. Д. А также анализ дефектов сварки БГА, например, выявление пустых и фальшивых швов.

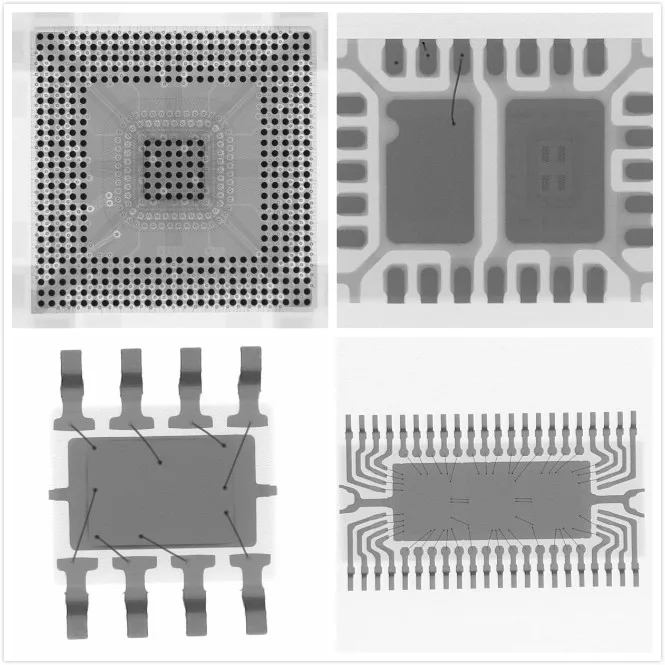

рентгеновский контроль

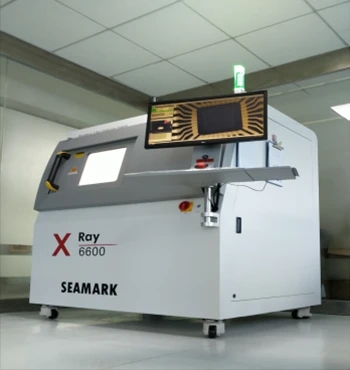

рентгеновское оборудование
ультразвуковая развертка
Стандарт контроля:
IPC/JEDEC J-STD-035 Метод акустической микроскопии для негерметичных компонентов упаковки,
IPC/JEDEC J-STD-020 Классификация чувствительности к повторному соединению влаги/припоя для негерметичных твердотельных поверхностных монтажных элементов,
IPC/JEDEC J-STF-020 Классификация чувствительности к влажности/обратному потоку для SMD пластмассовых интегральных схем
Примечание:
Пустоты/слои/трещины в образцах обнаруживаются с помощью ультразвуковых импульсов.

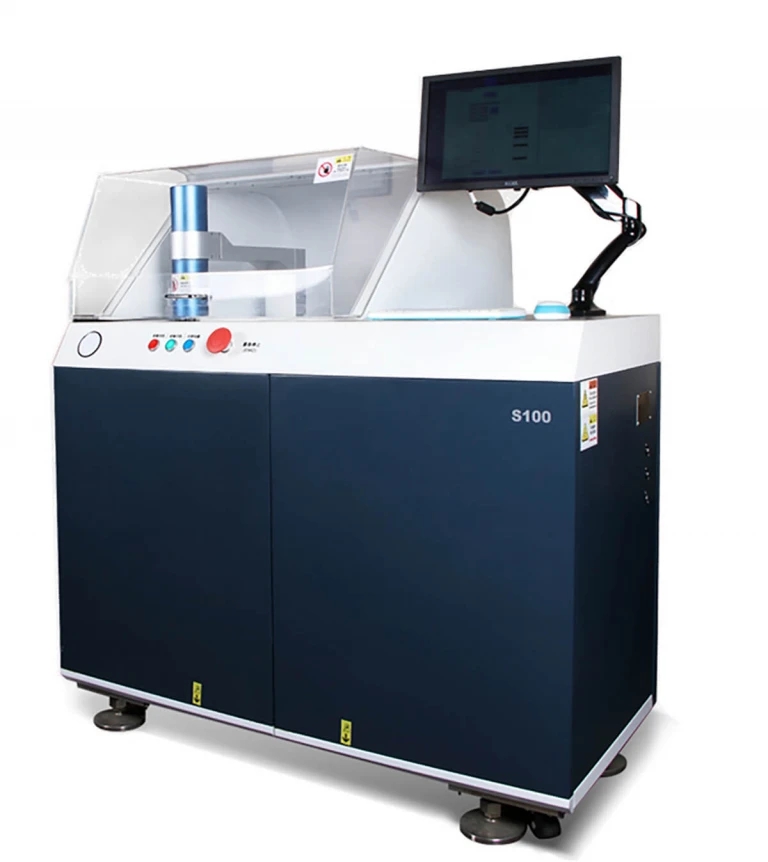

аппаратура ультразвукового сканирования
Испытание на температуру окружающей среды
Примечание:
1.Тестирование температуры окружающей среды, имитация различных типов экстремальных сред оказывает большое влияние на продукт, таких как надежность, окисление, химические изменения, теплодиффузия, электрический перенос, миграция металлов, плавление, испарение деформация и т. Д.. Обычно каждое повышение окружающей среды на 10°C уменьшает срок службы продукта на четверть; Когда температура окружающей среды повысится на 20℃, срок службы продукции уменьшится вдвое, срок службы продукции будет соответствовать « правилу 10℃», поэтому испытание при высокой температуре является сверхраспространенным испытанием, которое используется для проверки деталей и машин, испытания на надежность, испытания на срок службы, испытания на ускоренный срок службы, и в то же время играет важную роль в проверке анализа неисправностей.
2.Точно так же низкие температуры оказывают много влияния на продукт, таких как охрупчивание, обледенение, увеличение вязкости, отверждение, контроль механической прочности и физическая усадка. Низкотемпературное испытание используется для оценки пригодности продукции к хранению и использованию в условиях низкой температуры, часто используется для типовых испытаний на стадии разработки продукции, пробных испытаний узлов и т.д.
испытательная аппаратура
DPA Разрушительный физический анализ
Стандарт контроля: GJB 4027A-2006 и MIL-STD-883K-2017
Примечание:
Основная цель заключается в том, чтобы использовать прибор для коррозии упаковки поверхности чипа, чтобы проверить наличие вафель внутри, размер вафель, логотип производителя, год авторских прав, вафельный код, что позволит определить подлинность чипа.
Применение:
Проверка подлинности чипа и анализ неисправностей и т.д.

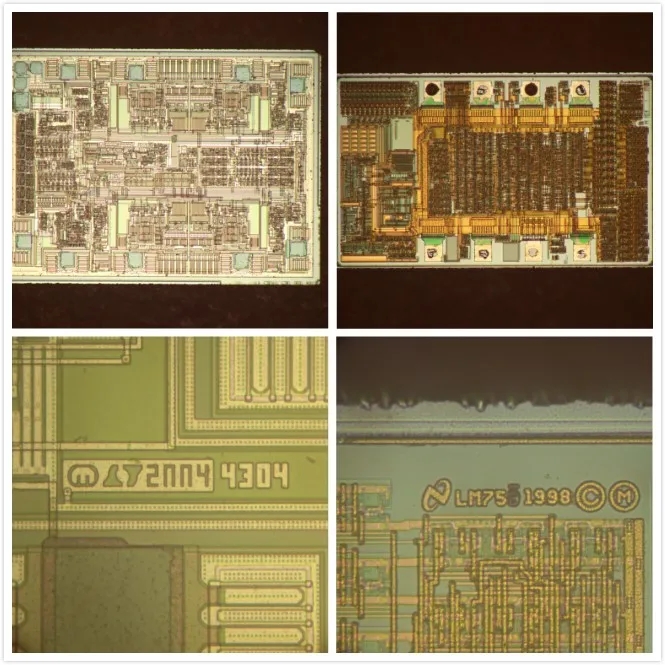

DPA Разрушительный физический анализ
электрическое испытание
Стандарт испытания: Метод испытания полупроводниковых дискретных приборов GJB128A-1997
Примечание:
В соответствии с требованиями спецификаций электрических характеристик приборов микросхемы проверяются на наличие неисправностей или повреждений по статическим, разомкнутым и короткозамыкающим параметрам с помощью полупроводникового испытательного оборудования.

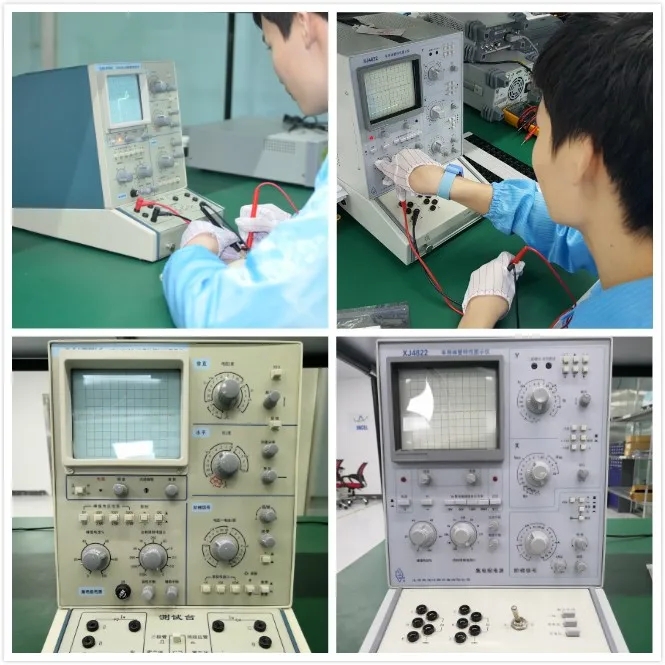

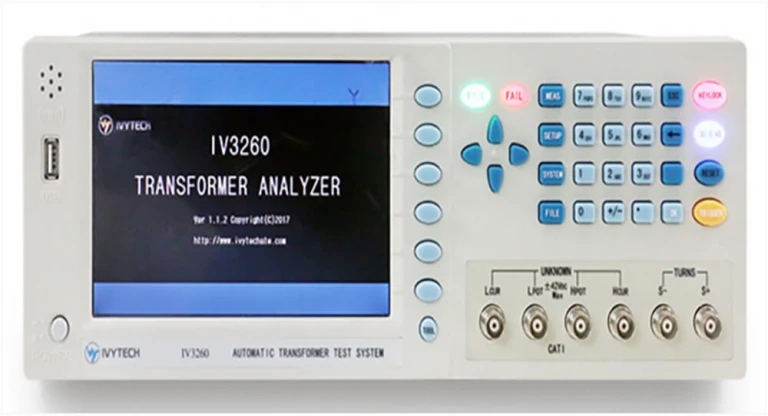

Электрическое испытательное оборудование
электрическое испытание
